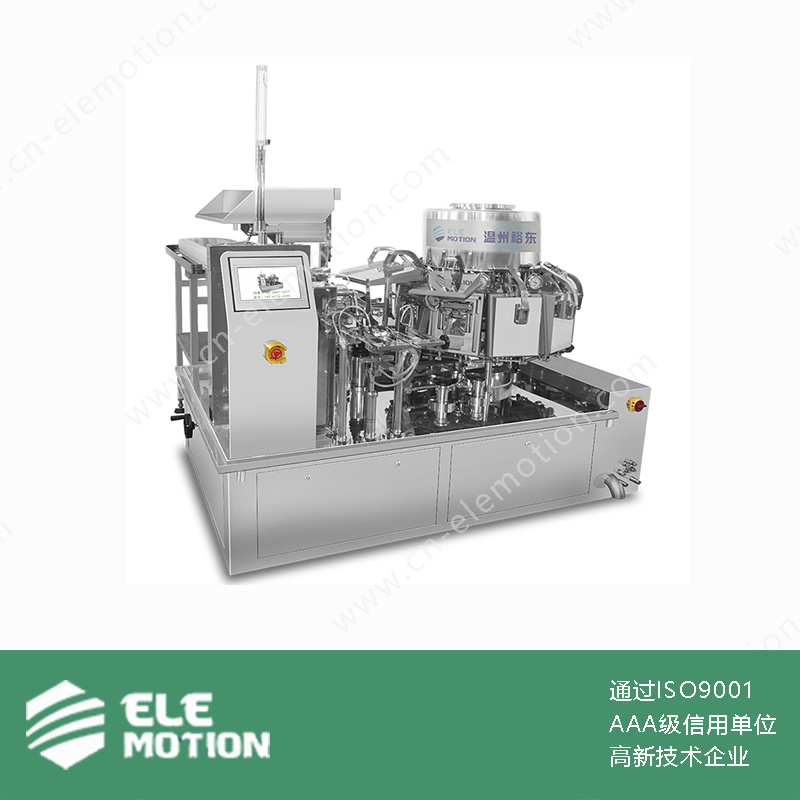

机器型号

Machine Model

YD-ZKCD-0915

工作流程

Work Process

①上袋 ②打码（选配） ③开袋、撑袋 ④下料 ⑤下料 ⑥拉直 ⑦转至真空腔 ⑧盒盖 ⑨抽真空 ⑩充氮气 ⑪封口 ⑫封口冷却 ⑬放气 ⑭出袋

①bag feeding②code printing（optional）③open the bag④material feeding⑤material feeding⑥bag pulling⑦passing to vacuum chambers⑧close the lid⑨vacuumize⑩Nitrogen filling⑪seal⑫seal&cool⑬deflate⑭bag out

设备材料

Equipment Material

304不锈钢

304 stainless steel

真空泵

Vacuum Pump

德国普旭100/上海众德100（选配）

BUSCH（German）/ ZD（Shanghai）（optional）

气动元件

Pneumatic Components

日本SMC/费斯托（标准件）可选配、台湾亚德客（非标件）

SMC（Japan）/ FESTO（German）（optional)、Airtac（Taiwan）（non-standard parts)

驱动方式

Driving Mode

机械传动（凸轮齿轮杠杠全机械模式）

Mechanical drive（cam gear lever full mechanical mode）

封口方式

Heat Sealing

瞬间加热封口、封口完成后瞬间冷却，以确保封口美观

Instant heat sealing and instant cooling, ensure nice sealing appearance

包装速度

Packing Speed

35 - 55包/分钟（根据产品特性和袋型而定）

35 - 55 bag/min（depending on ingredients）

包装袋材料

Pouch Type

三边封袋、铝箔袋、尼龙袋、纸袋等覆膜袋

3-side sealing bag, Aluminum foil bag, Nylon bag, Compound bag, paper bag, etc

包装袋规格

Pouch Dimension

宽：50 - 90mm长：60 - 150mm

W：50 - 90mm   L：60 - 150mm

主机功率Host Power

≈12KW

≈12KW

耗气量Air Consumption

≥0.8m³/分钟

≥0.8m³/min

驱动电源

Drive Power

三相五线380V 50HZ

3-phase 5-wire system 380V 50HZ

外形尺寸

Dimension

2510 x 1600 x 1600mm（L x W x H）（不含提升机）

2510 x 1600 x 1600mm（L x W x H）（without elevator）

主机重量Weight

2.2T

2.2 Tons

冷却用水Cooling Water

15-20℃, 3升/分钟

15-20℃, 3 liters/min

使用环境

Use Of The Environment

室温10-40℃，30-90%RH，无结露，无腐蚀性气体，无灰尘等其他恶劣坏境

Room temperature 10-40℃, 30-90% RH, No Condensation, No Corrosive gas, No dust and other harsh environment.
